電動調節蝶閥

品牌：	一標
型號：
材質：
連接形式：
工作壓力：
工作溫度：
適用介質：
用途：

點此詢價：

詳細信息

產品名稱：電動調節蝶閥
產品型號：ZAJW-10/16
產品規格：DN50-DN2000
公稱壓力：PN1.0/1.6Mpa
適用介質：水、氣、油品等
適用溫度：常溫-15～+200（鑄鐵），-29～+250（鑄鋼），中溫-40～+450（鑄不銹鋼）
產品說明：
【概述】
ZAJW型電動調節蝶閥由DKJ角行程電動執行機構和蝶閥組成，它與電動單元給合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金，電站、石油、化工等部門。

主要性能規范

型號	公稱壓力 PN(MPa)	試驗壓力(MPa)		適用介質	適用溫度 (℃)
		殼體試驗	密封試驗
D9z41W-0.5JC	0.5	0.15	0.05	含塵煙氣、煙氣、空氣等	-10-350
D9z41W-0.5JMn					450-650

主要零件材料

型號	零件名稱
型號	閥體	蝶板、支架	閥桿	填料
D9z41W-0.5JC	Q235A	Q235A	40Cr	柔性石墨
D9z41W-0.5JMn	Q235A+高鋁耐火磚襯里	Q235A	耐熱不銹鋼	柔性石墨

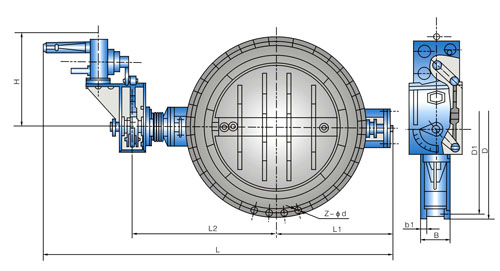

主要尺寸及重量

型號：D9241W-0.5JMn
公稱通徑 DN(mm)	尺寸									執行器	轉矩 (N·m)	重量 /kg
公稱通徑 DN(mm)	D1	D	H	L1	L2	L	b	Z-出d	B	執行器	轉矩 (N·m)	重量 /kg
100	145	180	333	231	162	160	6	4-φ14	215	DKJ210	100	118
150	195	230		256	187	160	6	8-φ14				125
200	213	280		281	212	160	8	8-φ14				143
250	305	350		306	237	160	8	12-φ18				150
300	355	400	336	346	277	180	8	12-φ18	300	DKJ310	250	171
350	405	450		371	313	180	8	12-φ18				202
400	455	500		396	333	200	8	16-φ18				240
450	505	550		421	363	200	8	16-φ18				280
500	555	600	516	400	388	220	10	20-φ18	365	DKJ410	600	350
550	605	650		425	414	220	10	20-φ18				388
600	655	700		450	433	220	10	20-φ18				425
650	705	750		475	485	220	10	20-φ18				484
700	755	800		500	510	240	10	20-φ18				555
800	870	930	630	568	560	240	12	24-24	420	DKJ540	1600	700
900	91O	1030		618	610	260	18	24-24				867
1000	1010	1140		678	660	260	12	28-24				1050
1050	1130	1190		698	690	260	12	28-24				1140
1100	1170	1230		718	710	280	12	28-24				1233
1120	1190	1250		728	720	280	12	28-24				1352
1180	1250	1310		758	750	280	12	28-24				1402
1250	1320	1380	650	795	785	280	14	32-24	450	DKJ610	2500	1485
1320	1390	1450		830	820	300	14	32-24				1532
1400	1470	1530		870	860	300	14	36-24				1780
1500	1570	1630		920	910	320	14	36-24				2045
1600	1670	1730		970	960	320	14	40-24				2250
1700	1770	1830	720	1020	1010	340	16	40-24	180	DKJ610	4000	2480
1800	1870	1930		1070	1060	340	16	44-24				2713
1900	1970	2030		1120	1110	360	16	44-24				3000
2000	2010	2130		1170	1160	360	16	48-24				3300
2120	2190	2230	890	1250	1230	380	18	48-24	540	DKJ710	6000	3482
2240	2310	2370		1310	1290	380	18	48-24				3676
2360	2430	2490		1370	1350	400	18	48-24				3960
2500	2570	2630		1440	1420	420	18	52-24				4810
2650	2720	2780		1515	1495	420	18	56-24				5256
2800	2870	2980		1590	1570	440	18	60-24				5843
3000	3030	3130		1690	1670	460	18	60-24				6880

主要尺寸及重量

型號：D9241W-0.5JMn
公稱通徑 DN/mm	尺寸										執行器	轉矩 (N·m)	重量 kg
公稱通徑 DN/mm	D1	D	B	B1	L1	L2	L	H	b	Z-φd	執行器	轉矩 (N·m)	重量 kg
300	605	650	180	300	505	770	1715	489	12	12-18	DKJ-310	250	520
350	660	705	180	300	535	795	1765	489	12	12-18	DKJ-310		650
400	705	755	200	300	560	820	1815	489	12	16-18	DKJ-310		804
450	765	805	200	300	585	845	1865	489	12	16-18	DKJ-310	600	1038
500	805	853	220	365	610	870	2019	569	14	20-18	DKJ-410		1287
600	955	1005	220	365	660	920	2090	569	14	20-18	DKJ-410		1586
700	1045	1100	240	365	710	970	2190	569	14	20-18	DKJ-410		1894
800	1145	1200	240	420	760	1020	2440	730	14	24-φ24	DKJ-510	1600	2281
900	1245	1300	260	420	810	1070	2540	730	14	24-φ24	DKJ-510		2573
1000	1350	1405	260	420	860	1180	2645	730	16	28-φ24	DKJ-510		2870
1200	1732	1792	280	450	960	1220	2910	660	16	32-φ24	DKJ-610A		3174
1400	1930	1990	300	450	1060	1320	3110	660	16	36-φ24	DKJ-610A		3673
1600	2130	2195	320	450	1660	1420	3310	660	22	40-φ24	DKJ-610A		4072
1800	2330	2395	340	480	1260	1520	3540	740	22	44-φ24	DKJ-610	4000	4481
2000	2535	2600	360	480	1360	1620	3740	740	22	48-φ24	DKJ-610	4000	5050
