氣動通風蝶閥

品牌：	一標
型號：
材質：
連接形式：
工作壓力：
工作溫度：
適用介質：
用途：

點此詢價：

詳細信息

產品名稱：通風蝶閥
產品口徑：
產品壓力：
產品類別：氣動成套閥門
■特點及用途
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操作力矩小，操作方便，省力靈活。
3、采用適應的材料以滿足低、中、高不同介質溫度及腐蝕性介質。

通風系統的風道閥門依其作用不同可分為風道密閉閥、風道調節閥、風道止回閥。風道密閉閥的作用是在管道中隔斷或切斷氣流。隔斷氣流時要求閥門內泄露為零，切斷氣流時則允許有一定的泄漏量。風道調節閥的作用是在通風系統中起平衡流量調節作用，例如維持個系統之間的壓力、各廠房內的溫度和濕度等，為了達到此目的我們需要根據起流量特性對風道調節閥進行控制。通風蝶閥為風道密閉閥，近年來隨著工農業的發展而應用較多。為此，我廠工程技術人員開發設計了的不同規格的系列蝶閥供用戶選擇。

主要性能規范

型號	公稱壓力 PN/MPa	試驗壓力/MPa		適用介質	適用溫度 /℃
		殼體試驗	密封試驗
D941W-0.1C QD941W-0.1C	0.01	0.11	0.011	含塵煙氣、煙氣、空氣等	≤300
D941W-1C QD941W-1C	0.1	0.2	0.011

主要零件材料

零件名稱	閥體、蝶板、支架	閥桿	填料
材料	Q235A	2Cr13	柔性石墨

主要尺寸及重量

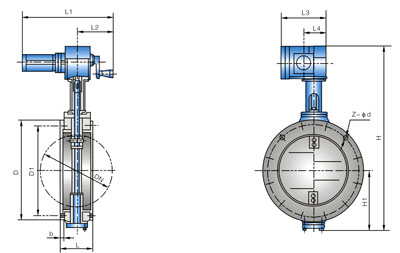

型號：D941W-0.1C、QD941W-0.1C
公稱通徑 DN(mm)	尺寸											重量
公稱通徑 DN(mm)	D	D1	L	L1	L2	L3	L4	b	Z-φd	H	H1	重量
200	320	280	140	490	190	255	182	22	8-φ175	715	184	66
250	375	335	140	490	190	255	182	24	12-φ175	822	229	78
300	440	395	170	490	190	255	182	24	12-φ22	910	258	-
350	490	445	170	490	190	255	182	26	12-φ22	-	-	-
400	540	495	190	490	190	255	182	28	16-φ22	990	308	128
450	595	550	190	490	190	255	182	28	16-φ22	1037	328	130
500	645	600	190	490	190	255	242	30	20-φ22	1258	352	183
600	755	705	210	490	190	315	242	30	20-φ26	1490	464	211
700	860	81O	210	490	190	315	242	32	24-φ26	1480	470	327
800	975	920	210	490	190	315	242	34	24-φ30	1633	525	378
900	1075	1020	250	490	190	315	242	36	24-φ30	-	-	-
1000	1175	1120	250	828	190	315	242	36	28-φ30	-	-	-
1200	1375	1320	250	828	185	715	485	30	32-φ30	2345	760	763
1400	1575	1520	300	828	185	715	485	30	36-φ30	-	-	-
1600	1790	1730	300	828	185	715	485	32	40-φ30	-	-	-
1800	1990	1930	300	828	185	715	485	34	44-φ30	-	-	-
2000	2190	2130	300	828	185	715	485	34	48-φ30	3205	1180	1502
2200	2405	2340	350	1029	372	1015	757	36	52-φ33	-	-	-
2400	2605	2540	350	1029	372	1015	757	38	56-φ33	-	-	-
2600	2805	2740	350	1029	372	1015	757	40	60-φ33	-	-	-
2800	3030	2960	400	1029	372	1015	757	42	64-φ36	-	-	-
3000	3230	3160	400	1029	372	1015	757	42	68-φ36	-	-	-

主要尺寸及重量

型號： D941W-1C、QD941W-1C
公稱通徑 DN(mm)	尺寸 (mm)									重量 (kg)	電動裝置型號
公稱通徑 DN(mm)	D	D1	L	A2	L1	H	H2	b	Z-出d	重量 (kg)	電動裝置型號
100	176	138	98	190	190	560	88	4	8-φ10	39	Q5-1
150	226	188				590	113		8-φ135	40	Q5-1
200	276	238				628	138		8-φ135	42	Q125-1
250	326	288				650	163		12-φ135	45
300	376	338				690	188	5	12-φ135	50
350	426	388	100	223	313	750	213	5	12-φ135	55
400	476	438				880	243	6	16-φ135	66
450	526	488				930	268	6	16-φ135	70
500	576	538				980	293	8	16-φ135	78
600	676	638				1040	323	10	20-φ135	88	Q25-1
700	776	738				1180	393	10	24-φ135	105	Q25-1
800	890	8500	120			1290	460	12	24-φ135	190	Q60-1
900	990	9500	120			1390	51O	12	24-φ135	200
1000	1090	1050	150			1490	560	14	28-φ135	215
1100	1190	1150				1600	650		32-φ14	285	Q120-1
1200	1290	1250				1700	700		32-φ14	360
1400	1490	1450				1900	800		36-φ14	420
1600	1720	1670	200			2286	930	18	40-φ18	580	Q250-1
1800	1920	1870	200			2486	1030	18	44-φ18	740	Q250-1
2000	2140	2080	250	300	439	2736	1150	22	48-φ22	1100
2200	2340	2280				2976	1270	22	52-φ22	1345	Q500-1
2400	2540	2480				3176	1370		56-φ22	1570	Q500-1
