全襯四氟對夾式蝶閥

品牌：	一標
型號：
材質：
連接形式：
工作壓力：
工作溫度：
適用介質：
用途：

點此詢價：

詳細信息

技術參數：

產品名稱：全襯四氟對夾式蝶閥
產品型號：D371F-10F
產品規格：DN40-DN600
公稱壓力：PN1.0/1.6Mpa
適用介質：各種腐蝕性介質
適用溫度：+10～150℃

點擊新窗口打開大圖

遵循規范	STANDARD
設計與制造	GB 12238(中線)
結構長度	GB 12221(短系列)
法蘭尺寸	JB78/JB79 (或按合同要求)
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T 12252

對夾連接蝶閥(中線)

※ 設計與制造符合中國國家標準
※ 基本結構形式(蝶板軸與閥體/閥座中心重合)
a.DA71F46 全襯里型
閥體全襯里/蝶板全襯層/蝶板與蝶板軸合為一體
b.DA71F4 全襯里型
閥體全襯里/蝶板全襯層/蝶板與蝶板軸組合裝配
c.DA71F/P 半襯里型
閥體全襯里/蝶板為不銹鋼(不襯)/蝶板與蝶板軸組合裝配

基本型號
公稱壓力PN0.6～1.6MPa 公稱通徑DN40～1200mm

手動	DA71F/P(半襯)	蝸輪傳動	DA371F/P(半襯)
	DA71F3(全襯里)		DA371F3(全襯里)
	DA71F4(全襯里)		DA371F4(全襯里)
	DA71F46(全襯里)		DA371F46(全襯里)
氣動	DA671F/P(半襯)	電動	DA971F/P(半襯)
	DA671F3(全襯里)		DA971F3(全襯里)
	DA671F4(全襯里)		DA971F4(全襯里)
	DA671F46(全襯里)		DA971F46(全襯里)

主要零部件材料表

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	P_L	R_L
1	上、下閥體	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35(鍛)	CF8	CF8M	CF3	CF3M
3	蝶板軸	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
4	襯里層/閥座	PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶F4) PO(聚烯烴)
5	O型圈	FPM (氟橡膠)
6	彈性條(墊)	Si (硅橡膠)
7	調節定位座	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni14Mo2
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手柄	ZL101 (鑄造鋁合金)

主要連接尺寸及重量

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z- Φ d	D0	H	重量 (kg)
DN (mm)	NPS (inch)	PN06MPa
40	11/2	33	130	100	80	3	16	4-Φ14	160	140	25
50	2	43	140	110	90	3	16	4-Φ14	200	145	35
65	21/2	46	160	130	11O	3	16	4-Φ14	250	155	45
80	3	46	185	150	125	3	18	4-Φ18	250	165	6
1OO	4	52	205	170	145	3	18	4-Φ18	250	180	75
125	5	56	235	200	175	3	20	8-Φ18	300	203	11
150	6	56	260	225	200	3	20	8-Φ18	300	225	16
200	8	60	315	280	255	3	22	8-Φ18	200^*	275	48
250	10	68	370	335	31O	3	24	12-Φ18	200^*	315	60
300	12	78	435	395	362	4	24	12-Φ23	240^*	348	75
350	14	78	485	445	412	4	26	12-Φ23	240^*	415	82
400	16	102	535	495	462	4	28	16-Φ23	280^*	460	123
450	18	114	590	550	518	4	28	16-Φ23	280^*	500	150
500	20	127	640	600	568	4	30	16-Φ23	320^*	530	180
600	24	154	755	705	670	5	30	20-Φ25	320^*	610	225
700	28	165	860	810	775	5	32	24-Φ25	360^*	675	315
800	32	190	975	920	880	5	34	24-Φ30	360^*	805	385
900	36	203	1075	1020	980	5	36	24-Φ30	380^*	995	420
1000	40	216	1175	1120	1080	5	36	28-Φ30	400^*	1170	620
1200	48	254	1400	1340	1295	5	40	32-Φ34	400^*	1295	788

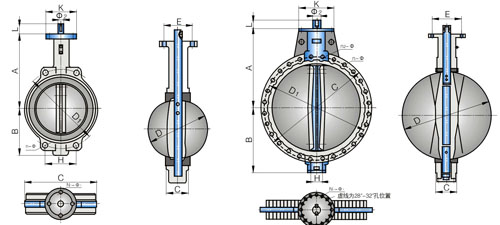

* 法蘭尺寸D、D1、D2、Z-Φd、f、b數值是與蝶閥連接的標準法蘭尺寸，簡圖中尺寸代號僅是其中一部分。

主要連接尺寸及重量

公稱通徑		標準值							參考值
DN	NPS	L	D	D1	D2	f	b	Z-Φd	D0	H	重量
(am)	(inch)	PNl0MPa
40	1¹/2	33	145	110	85	3	18	4-Φ18	160	140	3
50	2	43	160	125	100	3	20	4-Φ18	200	145	4
65	2¹/2	46	180	145	120	3	20	4-Φ18	250	155	6
80	3	46	195	160	135	3	22	48-Φ18	250	165	8
1OO	4	52	215	180	155	3	22	8-Φ18	250	180	12
125	5	56	245	210	185	3	24	8-Φ18	300	203	18
150	6	56	280	240	21O	3	24	8-Φ23	300	225	28
200	8	60	335	295	265	3	26	8-Φ23	200^*	275	56
250	10	68	390	350	320	3	28	12-Φ23	200^*	315	72
300	12	78	440	400	368	4	28	12-Φ23	240^*	348	88
350	14	78	500	460	428	4	30	16-Φ23	240^*	415	120
400	16	102	565	515	482	4	32	16-Φ25	280^*	460	145
450	18	114	615	565	532	4	32	20-Φ25	280^*	500	165
500	20	127	670	620	585	4	34	20-Φ25	320^*	530	195
600	24	154	780	725	685	5	36	20-Φ30	320^*	610	268
700	28	165	895	840	800	5	40	20-Φ30	360^*	675	320
800	32	190	1010	950	905	5	44	24-Φ34	360^*	805	395
900	36	203	1110	1050	1005	5	46	28-Φ34	380^*	995	450
1OOO	40	216	1220	1160	1115	5	50	28-Φ34	400^*	1170	680
1200	48	254	1450	1380	1325	5	56	32-Φ41	400^*	1295	825
PN16MPa
40	1¹／2	33	145	11O	85	3	18	4-Φ18	200	145	4
50	2	43	160	125	100	3	20	4-Φ18	250	150	5
65	2¹／2	46	180	145	120	3	20	4-Φ18	250	160	7
80	3	46	195	160	135	3	22	8-Φ18	250	170	10
100	4	52	215	180	155	3	24	8-Φ18	300	185	14
125	5	56	245	210	185	3	26	8-Φ18	300	210	22
150	6	56	280	240	210	3	28	8-Φ23	200^*	230	32
200	8	60	335	295	265	3	30	12-Φ23	200^*	285	66
250	10	68	405	355	320	3	32	12-Φ25	240^*	325	80
300	12	78	460	410	375	4	34	12-Φ25	240^*	360	94
350	14	78	520	470	435	4	38	16-Φ25	280^*	430	125
400	16	102	580	525	485	4	40	16-Φ30	280^*	475	150
450	18	114	640	585	545	4	44	20-Φ30	320^*	525	172
500	20	127	705	650	608	4	46	20-Φ34	320^*	565	225
600	24	154	840	770	718	5	54	20-Φ41	360^*	620	290
700	28	165	910	840	788	5	54	24-Φ41	360^*	686	330
800	32	190	1020	950	898	5	54	24-Φ41	380^*	815	425
900	36	203	1120	1050	998	5	54	28-Φ41	400。^*	1010	495
1000	40	216	1255	1170	1110	5	60	28-Φ48	400。	1185	710
