無銷全襯膠電動對夾蝶閥

詳細信息

產品名稱：無銷全襯膠電動對夾式蝶閥
產品型號：WD97A1X-10ZX
產品規格：DN40-600mm
公稱壓力：PN1.0/1.6Mpa
適用介質：海水、污水、油品、氣體等
適用溫度：-23～100℃

D971X(F/J//H/S)-10/16C(Q/P)對夾式電動(襯膠)脫硫蝶閥

點擊新窗口打開大圖

主要性能規范

主要零件材料

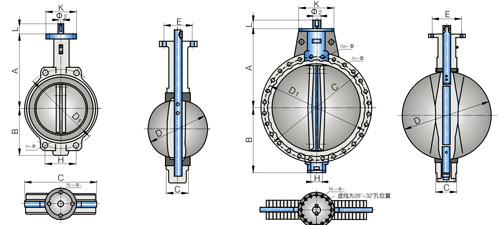

主要外形尺寸和連接尺寸 (mm)

公稱通徑(DN)	L	D	D1	Z- Ф	A	B	H	H1	重量
40	33	150	110	4-18	418	308	369	60	26
50	43	165	125	4-18	418	308	389	64	29
65	46	185	145	4-18	418	308	414	80	31
80	46	200	160	8-18	418	308	422	90	33
100	52	220	180	8-18	418	308	439	102	34
125	56	250	210	8-18	418	308	455	112	39
150	56	285	240	8-22	418	308	465	132	41
200	60	340	295	8-22	418	308	594	160	68
250	68	395	350	12-22	418	308	621	206	86
300	78	445	400	12-22	585	275	667	232	137
350	78	505	465	16-22	585	275	698	263	150
400	102	565	515	16-26	585	275	740	295	205
450	114	615	565	20-26	585	275	762	327	240
500	127	670	620	20-26	729	355	852	358	285
600	154	780	725	20-30	729	355	934	474	407
700	165	895	840	24-30	910	395	1039	486	515
800	190	1015	950	24-33	910	395	1101	591	655
900	203	1115	1050	28-33	783	448	1320	640	920
1000	216	1230	1160	28-36	783	448	1450	721	1100
1100	230	1340	1270	32-36	783	448	1740	760	1150
1200	254	1455	1380	32-39	783	448	2035	795	1200
采用標準	設計制造： GB12238結構長度：GB12221法蘭：GB/T17241.6PN1.0MPa
